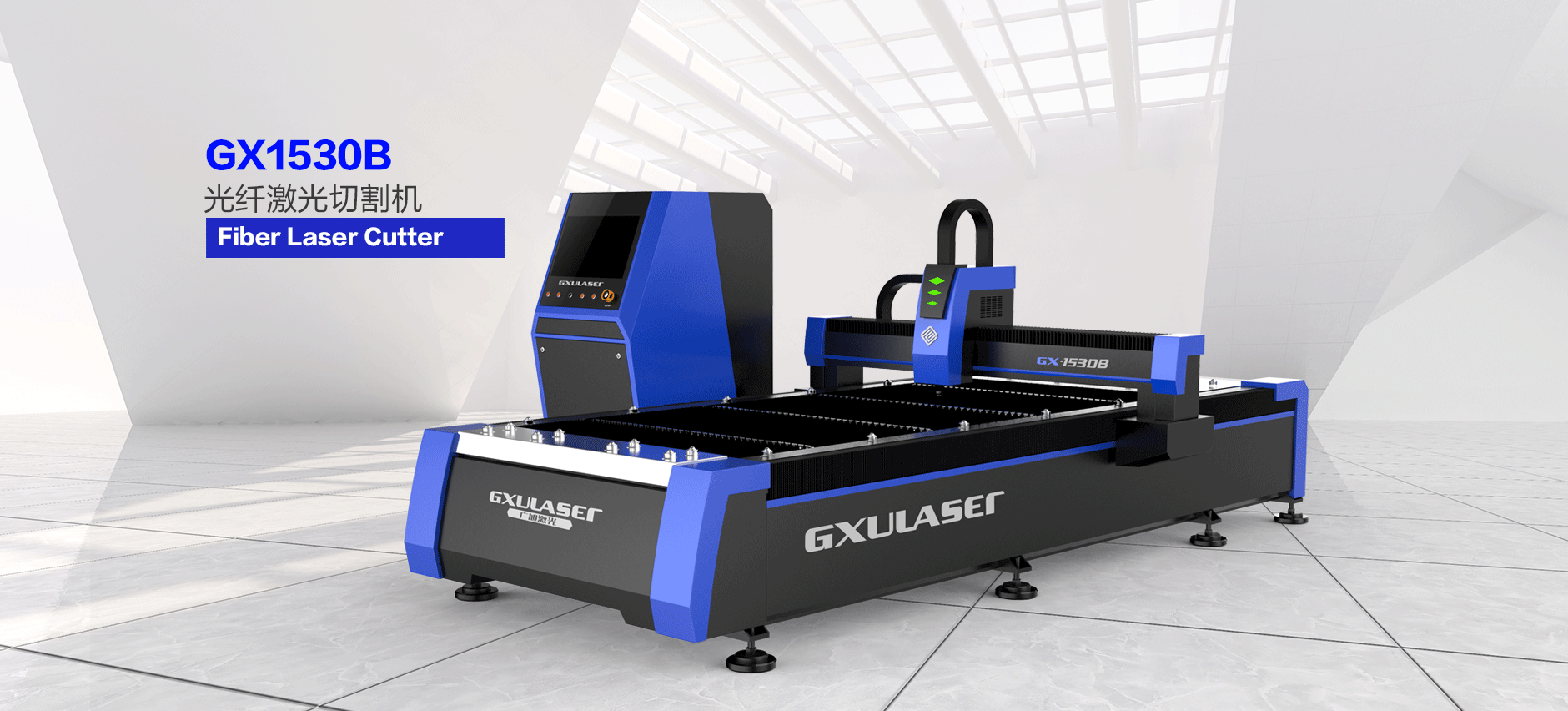

GX1530B 標準型光纖激光切割機 / 技術參數
光纖功率 / Laser Power | 500W-2000W |
激光波長 / The Laser wavelenght | 1070nm |
最小線寬 / Min.Line Width | 0.1mm |
重復定位精度 / Repeat position Accuracy | ±0.05mm |
切割范圍 / Cutting range | 1500 × 3000mm |
切割厚度 / Cutting thickness | ≤ 6mm |
瞄準定位 / Aimed and positioning | 紅光(Red light) |
電力需求 / Power supply | 380V/50HZ |
冷卻方式 / Cooling mode | 水冷(water cooled) |
設備重量 / N.W. | 2500KG |
外形尺寸 / Outline size | 長/L (4800mm) 寬/W(2300mm) 高/H(2100mm) |
-
工業式焊接結構機身
工業式焊接結構機身,經淬火,回火去應力處理后,臺平面與安裝孔位由高精龍門銑一次加工而成
-
進口研磨級滾珠絲桿
采用進口研磨級滾珠絲桿、進口高精度直線導
軌,精度高
-
伺服驅動控制
采用伺服驅動控制,扭力更強,運行速度
更快、更平穩
-
跟隨式抽煙系統
跟隨式抽煙系統,抽煙效果好,節約能耗
-
領先激光切割頭
采用國內領先激光切割頭及激光鏡片,聚焦光斑更小,切割線條更精細,工作效率更高,加工質量更好
-
激光切割CNC控制系統
專業的激光切割CNC控制系統,擁有智能
排版功能,操作更簡單、效率更高
核心技術
床身(1530B)
采用工業床身結構,床身及龍門經高溫淬火,回火去應力處理,齒條、導軌安裝平面和安裝孔位由大型高精度加工中心一次成型,精度要求在3um以?xún)?,保證了機床的強度及幾何精度壽命。

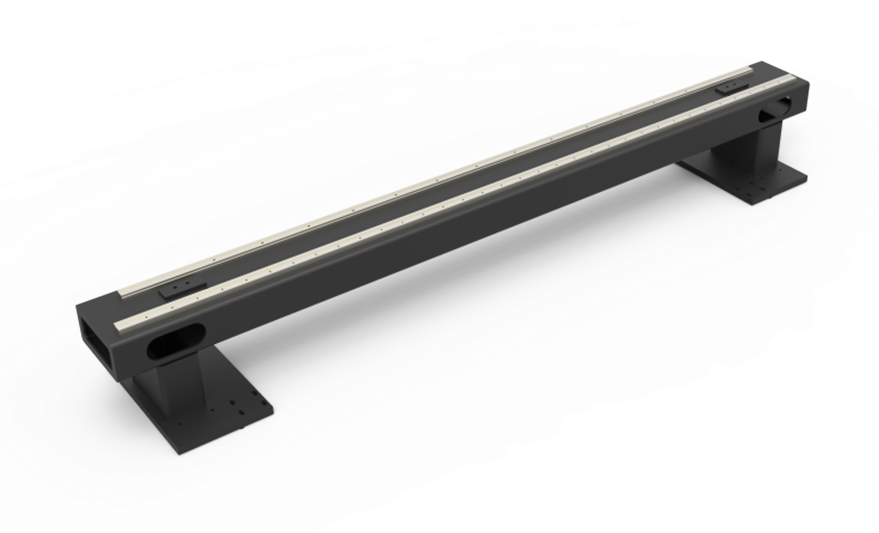

橫梁(1530B)
整體鋼模壓力鑄造,經過人工時效及固溶處理后精加工,使橫梁的整體性、剛性以及表面質量非常優良。同時具有良好的韌性及延展性。 便于加工時的高速運動。同時具有高度靈活的特點,在滿足精度的情況下,可實現各類圖開的高速切割。 讓設備擁有更高運行速度、更高精度。
核心配置
-

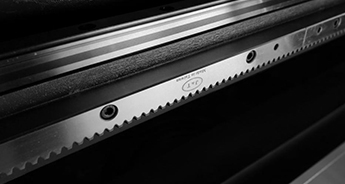

導軌齒條
采用進口研磨級滾珠絲桿,進口高精度直線導軌,ATLANT 齒條采用磨削制齒工藝,為目前批量生產所達到的精度。
-

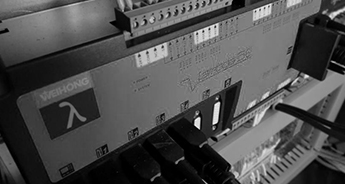

系統
采用專業的激光切割 CNC 控制系統,專門針對鈑金加工行業推出的一款全功能的開環控制系統,支持三級穿孔、分段或漸進任意組合,支持飛行切割、蛙跳、補償、引刀線、微連、預穿孔,帶膜切割等基本工藝。軌跡精度0.03mm,定位精度 0.001mm,重復定位精度 0.003mm, 最大切割速度50m/min, 最大加速度 1.5G。
-

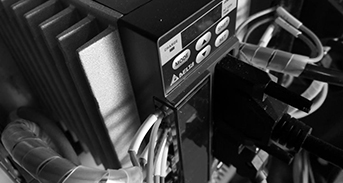

伺服電機減速機
采用交流伺服電機具有高速、高精、高響應、運行安靜平穩等優勢;可實現精確的位置控制、速度控制、轉矩控制。采用進口精密行星減速機,具有體積小、噪音低、輸出扭矩高、運行平穩、壽命高。
-

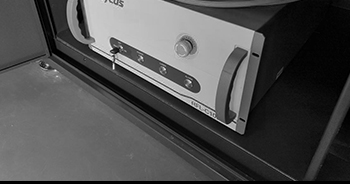

光纖激光器
采用第三代單模組連續光纖激光器,具有更高的光電轉換效率(> 30%),更好、更穩定的光束質量,更強大的抗高反能力,同時引入優化的第二代光纖傳輸系統,保證在厚板切割方面達到更穩定、精密的切割效果。該光纖激光器適用于多種應用場合:切割、焊接、打孔、醫療器件加工等,切割的板材切縫窄且斷面光亮。

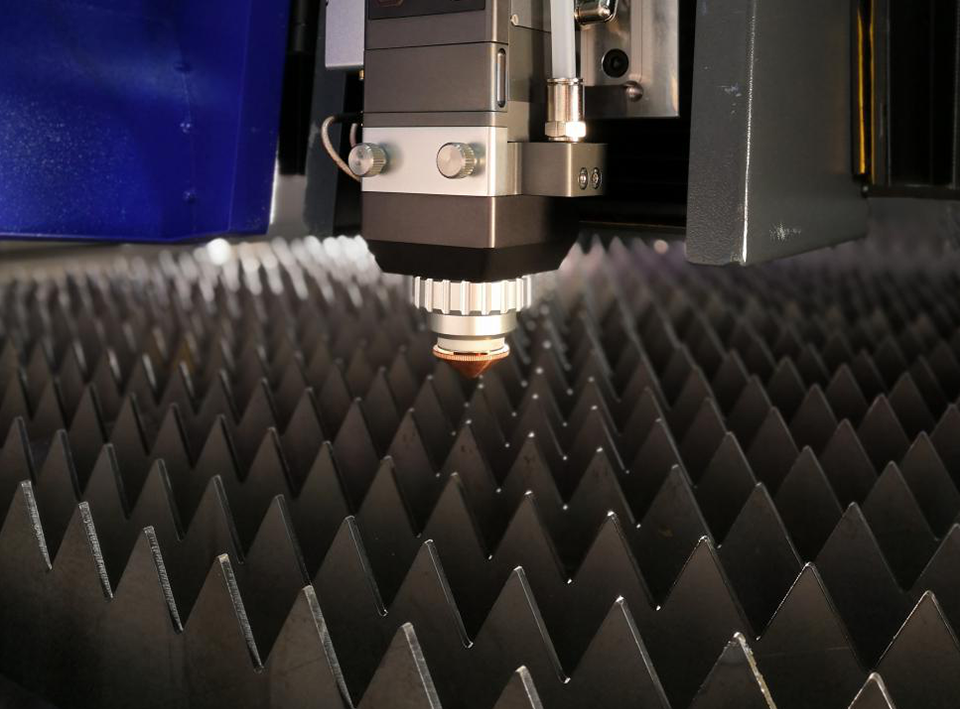

光纖激光切割頭
采用 GXULASER 光纖激光切割頭,配置光纖專用激光切割頭與電容非接觸式自動跟蹤系統,可以自動調整最佳的焦距,保證整板最佳的切割效果,避免了材料不平整時,焦距變化問題引起的材料報廢。

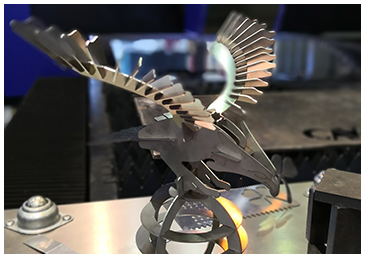

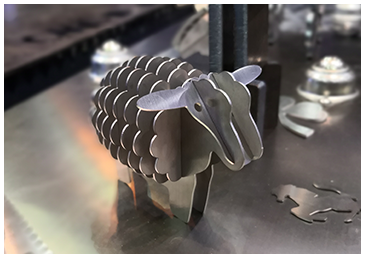

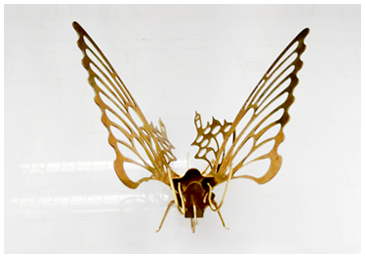

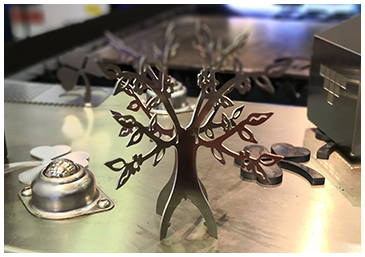

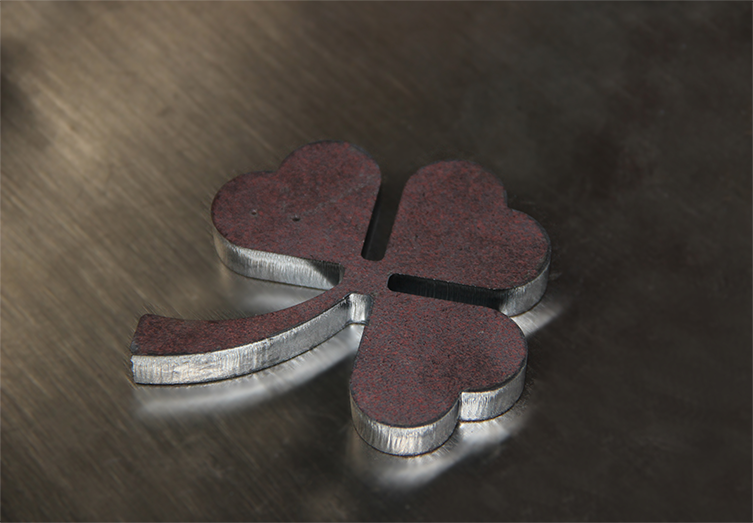

樣品展示
應用領域
應用于鈑金加工、航空、航天、電子、電器、地鐵配件、汽車、糧食機械、紡織機械、工程機械、精密配件、輪船、冶金設備、電梯、家用電器、工藝禮品、裝飾、廣告、金屬對外加工等,各種 制造加工行業。
試用材料
主要應用于切割碳鋼、硅鋼、不銹鋼、鋁合金、鈦合金、鍍鋅板、酸洗板、鍍鋁鋅板、銅等多種金屬材料的切割
