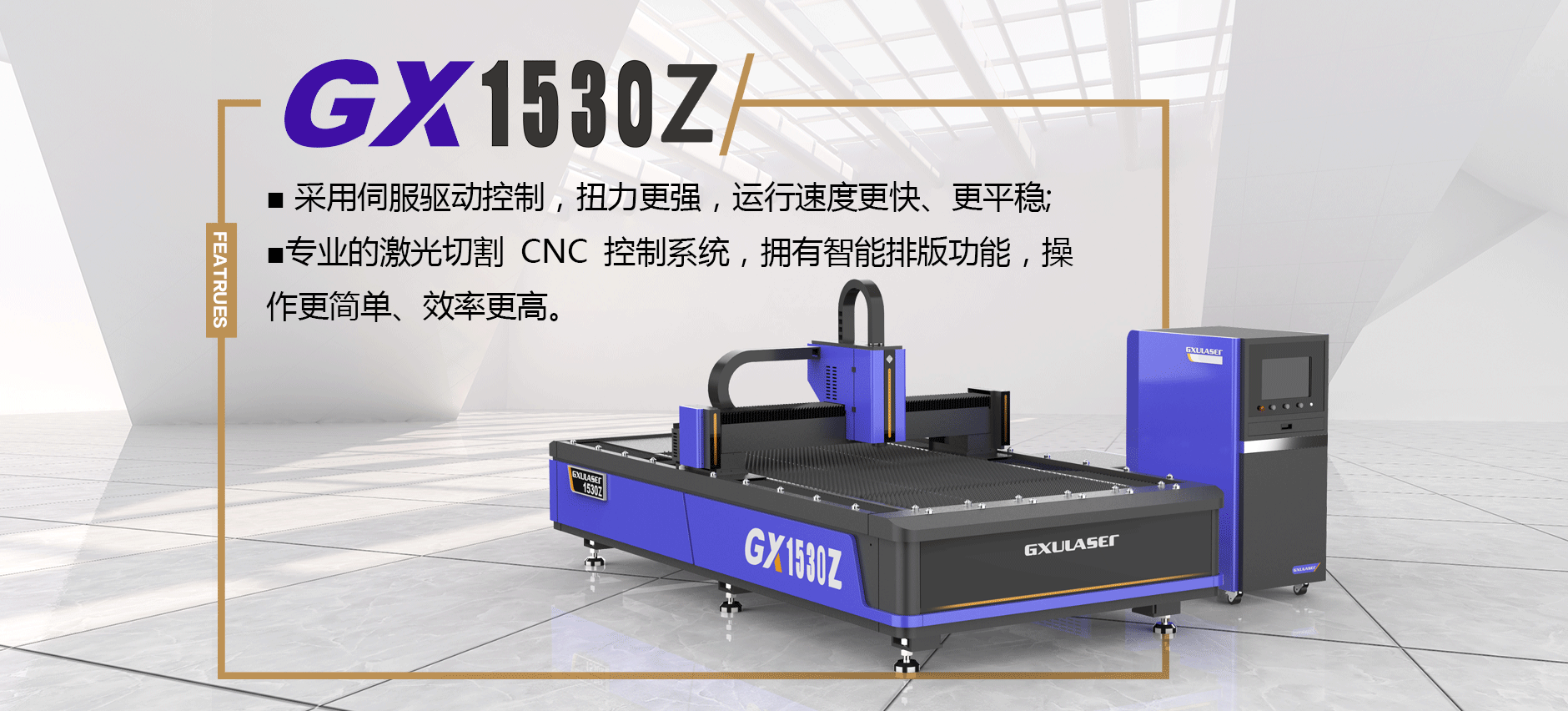

GX1530Z 工業型光纖激光切割機 / 技術參數
光纖功率 / Laser Power | 1000W以上 |
激光波長 / The Laser wavelenght | 1070nm |
最小線寬 / Min.Line Width | 0.1mm |
重復定位精度 / Repeat position Accuracy | ±0.05mm |
切割范圍 / Cutting range | 1500 × 3000mm |
切割厚度 / Cutting thickness |
6~16mm |
瞄準定位 / Aimed and positioning | 紅光(Red light) |
電力需求 / Power supply | 380V/50HZ |
冷卻方式 / Cooling mode | 水冷(water cooled) |
設備重量 / N.W. | 4000KG |
外形尺寸 / Outline size | 長/L (4800mm) 寬/W(2300mm) 高/H(2100mm) |
-
采用龍門式結構
設備精度高,鋼性好,運行平穩,機床配置
萬向滾輪裝置,推板省力,方便快捷 -
優質鋼板管材
工業式焊接結構機身,經淬火,回火去應力處理后,臺平面與安裝孔位由高精龍門銑一次加工而成,保證了機床的強度和精度壽命。
-
配有落料抽屜
配有落料抽屜,清理落料時只需抽出抽屜
-
隨動系統切割頭
專業的激光切割 CNC 控制系統,擁有智能排版功能,操作更簡單、效率更高。
-
非接觸式自動跟蹤系統
配置德國Precitec電容非接觸式自動跟蹤系統,可以自動調整焦距,保證整版的切割效果
-
原裝進口齒條傳動
原采用進口研磨級滾珠絲桿、進口高精度直線導軌,精度高;
核心技術
床身(1530Z)
采用工業床身結構,床身及龍門經高溫淬火,回火去應力處理,齒條、導軌安裝平面和安裝孔位由大型高精度加工中心一次成型,精度要求在3um以?xún)?,保證了機床的強度及幾何精度壽命。
橫梁(1530Z)
整體鋼模壓力鑄造,經過人工時效及固溶處理后精加工,使橫梁的整體性、剛性以及表面質量非常優良。同時具有良好的韌性及延展性。便于加工時的高速運動。同時具有高度靈活的特點,在滿足精度的情況下,可實現各類圖開的高速切割。讓設備擁有更高運行速度、更高精度。
核心配置
-
導軌齒條
采用進口研磨級滾珠絲桿,進口高精度直線導軌,ATLANT 齒條采用磨削制齒工藝,為目前批量生產所達到的精度。
-
系統
采用FSCUT2000中功率激光切割系統,是專門針對鈑金加工行業推出的一款全功能的開環控制系統,支持三級穿孔、分段或漸進任意組合,支持飛行切割、哇跳、補償、引刀線、微連、預穿孔,帶膜切割等基本工藝。
-
伺服電機減速機
采用安川伺服驅動電機,扭力更強,運行速度更快、更平穩??蓪ω撦d進行慣量識別,從而達到慣量匹配,避免電機加減速或者停止時產生的過沖現象
-
光纖激光器
采用第三代單模組連續光纖激光器,涵蓋500W至2000W,具有更高的光電轉換效率,更好、更穩定的光束質量,更強大的抗高反能力,同時引入優化的第二代光纖傳輸系統,保證在厚板切割方面達到更穩定、精密的切割效果。
光纖激光切割頭
采用 GXULASER 光纖激光切割頭,配置光纖專用激光切割頭與電容非接觸式自動跟蹤系統,可以自動調整最佳的焦距,保證整板最佳的切割效果,避免了材料不平整時,焦距變化問題引起的材料報廢。
樣品展示
應用領域
應用于鈑金加工、航空、航天、電子、電器、地鐵配件、汽車、糧食機械、紡織機械、工程機械、精密配件、輪船、冶金設備、電梯、家用電器、工藝禮品、裝飾、廣告、金屬對外加工等,各種 制造加工行業。
試用材料
主要應用于切割碳鋼、硅鋼、不銹鋼、鋁合金、鈦合金、鍍鋅板、酸洗板、鍍鋁鋅板、銅等多種金屬材料的切割
