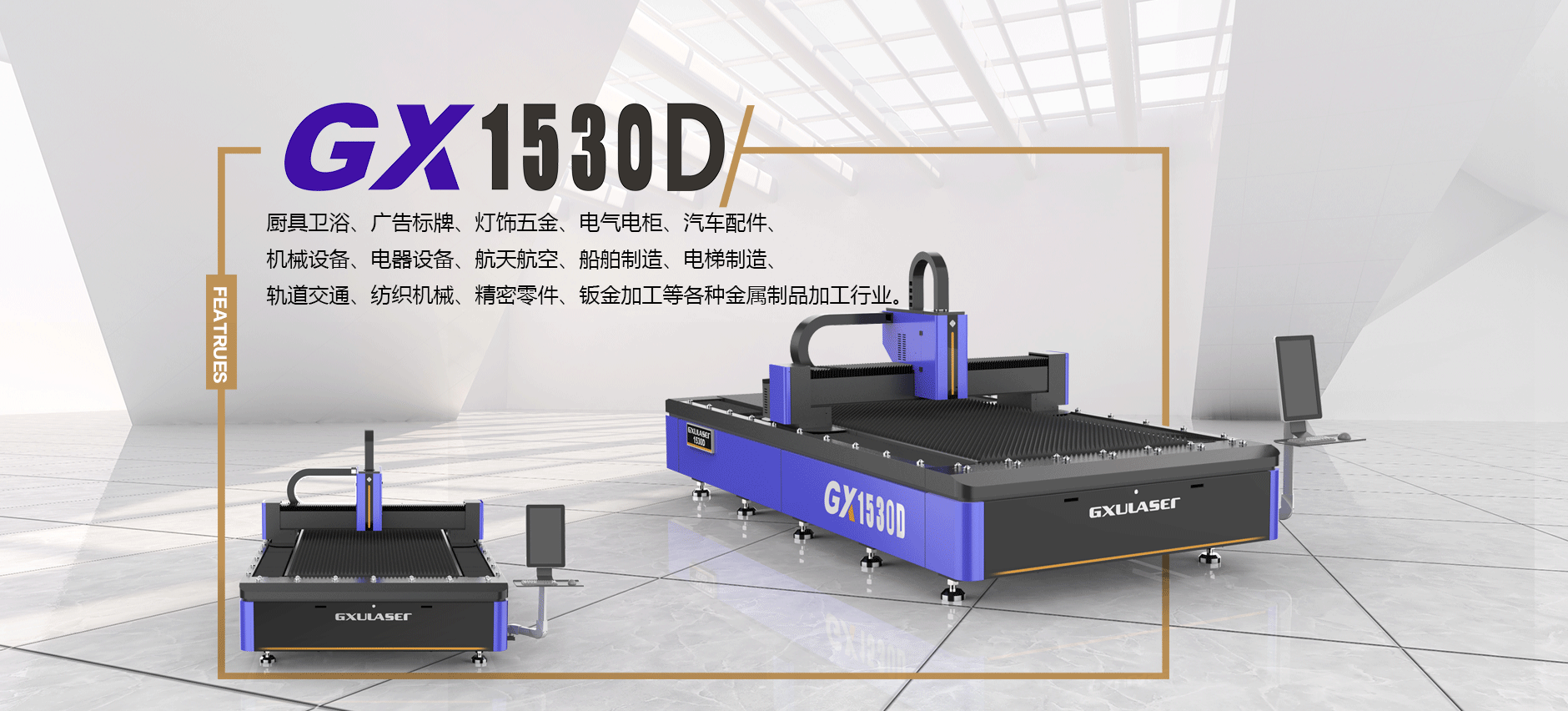

GX1530D標準型光纖激光切割機

GX1530D 標準型光纖激光切割機 / 技術參數

光纖功率 / Laser Power	500W-6000W
激光波長 / The Laser wavelenght	1070nm
最小線寬 / Min.Line Width	0.1mm
重復定位精度 / Repeat position Accuracy	±0.05mm
切割范圍 / Cutting range	1500 × 3000mm
切割厚度 / Cutting thickness	≤ 6mm
瞄準定位 / Aimed and positioning	紅光（Red light）
電力需求 / Power supply	380V/50HZ
冷卻方式 / Cooling mode	水冷（water cooled）
設備重量 / N.W.	3000KG
外形尺寸 / Outline size	長/L （4800mm）寬/W（2300mm）高/H（2100mm）

工業式焊接結構機身

工業式焊接結構機身，經淬火，回火去應力處理后，臺平面與安裝孔位由高精龍門銑一次加工而成
進口研磨級滾珠絲桿

采用進口研磨級滾珠絲桿、進口高精度直線導

軌，精度高
伺服驅動控制

采用伺服驅動控制，扭力更強，運行速度

更快、更平穩
跟隨式抽煙系統

跟隨式抽煙系統，抽煙效果好，節約能耗
領先激光切割頭

采用國內領先激光切割頭及激光鏡片，聚焦光斑更小，切割線條更精細，工作效率更高，加工質量更好
激光切割CNC控制系統

專業的激光切割CNC控制系統，擁有智能

排版功能，操作更簡單、效率更高

核心技術

床身（1530B）

采用工業床身結構，床身及龍門經高溫淬火，回火去應力處理，齒條、導軌安裝平面和安裝孔位由大型高精度加工中心一次成型，精度要求在3um以?xún)?，保證了機床的強度及幾何精度壽命。

橫梁（1530B）

整體鋼模壓力鑄造，經過人工時效及固溶處理后精加工，使橫梁的整體性、剛性以及表面質量非常優良。同時具有良好的韌性及延展性。便于加工時的高速運動。同時具有高度靈活的特點，在滿足精度的情況下，可實現各類圖開的高速切割。讓設備擁有更高運行速度、更高精度。

核心配置

導軌齒條

采用進口研磨級滾珠絲桿，進口高精度直線導軌，ATLANT 齒條采用磨削制齒工藝，為目前批量生產所達到的精度。
系統

采用專業的激光切割 CNC 控制系統，專門針對鈑金加工行業推出的一款全功能的開環控制系統，支持三級穿孔、分段或漸進任意組合，支持飛行切割、蛙跳、補償、引刀線、微連、預穿孔，帶膜切割等基本工藝。軌跡精度0.03mm，定位精度 0.001mm，重復定位精度 0.003mm, 最大切割速度50m/min, 最大加速度 1.5G。
伺服電機減速機

采用交流伺服電機具有高速、高精、高響應、運行安靜平穩等優勢；可實現精確的位置控制、速度控制、轉矩控制。采用進口精密行星減速機，具有體積小、噪音低、輸出扭矩高、運行平穩、壽命高。
光纖激光器

采用第三代單模組連續光纖激光器，具有更高的光電轉換效率（＞ 30%），更好、更穩定的光束質量，更強大的抗高反能力，同時引入優化的第二代光纖傳輸系統，保證在厚板切割方面達到更穩定、精密的切割效果。該光纖激光器適用于多種應用場合：切割、焊接、打孔、醫療器件加工等，切割的板材切縫窄且斷面光亮。
